一、行业痛点分析
六氟化硫作为电力行业重要的绝缘介质，在GIS开关柜/变电站中广泛使用，但存在：1.无色无味特性导致泄漏难察觉 2.温室效应潜能是CO₂的23900倍 3.电弧分解会产生有毒副产物 4.现行人工巡检方式效率低下。
二、核心技术方案
SF6气体泄漏在线监测报警系统，是基于开放系统平台的智能化检测装置，主要应用于电力行业SF6开关室、GIS室等场所，用于实时监测六氟化硫气体泄漏及环境安全。系统循环采集被检测区域的空气，在操作控制屏及后台监控计算机上显示该采样空气的SF6含量浓度；告警浓度可按要求在现场设定。
当SF6气体或氧气含量达到告警浓度时，操作控制屏将按设定的方式，产生声光、语音报警，并通过软件规约或干接点通知远端监控中心，同时按设定的方式启动风机。
当SF6或氧气浓度达到告警浓度时，可根据用户要求，设定系统是否启动风机进行通风。

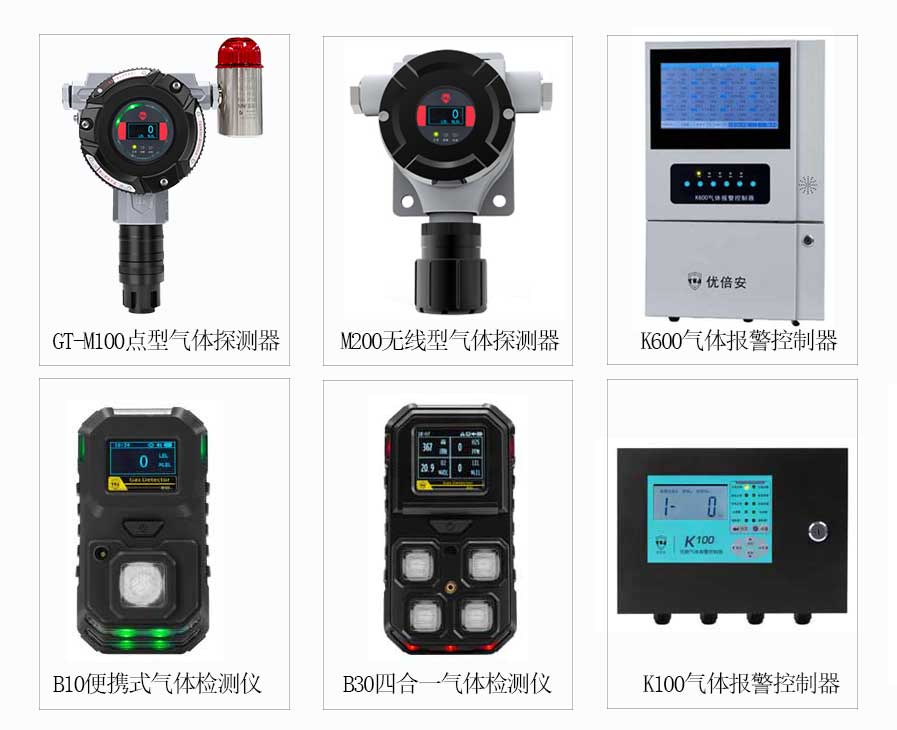

推荐使用产品：

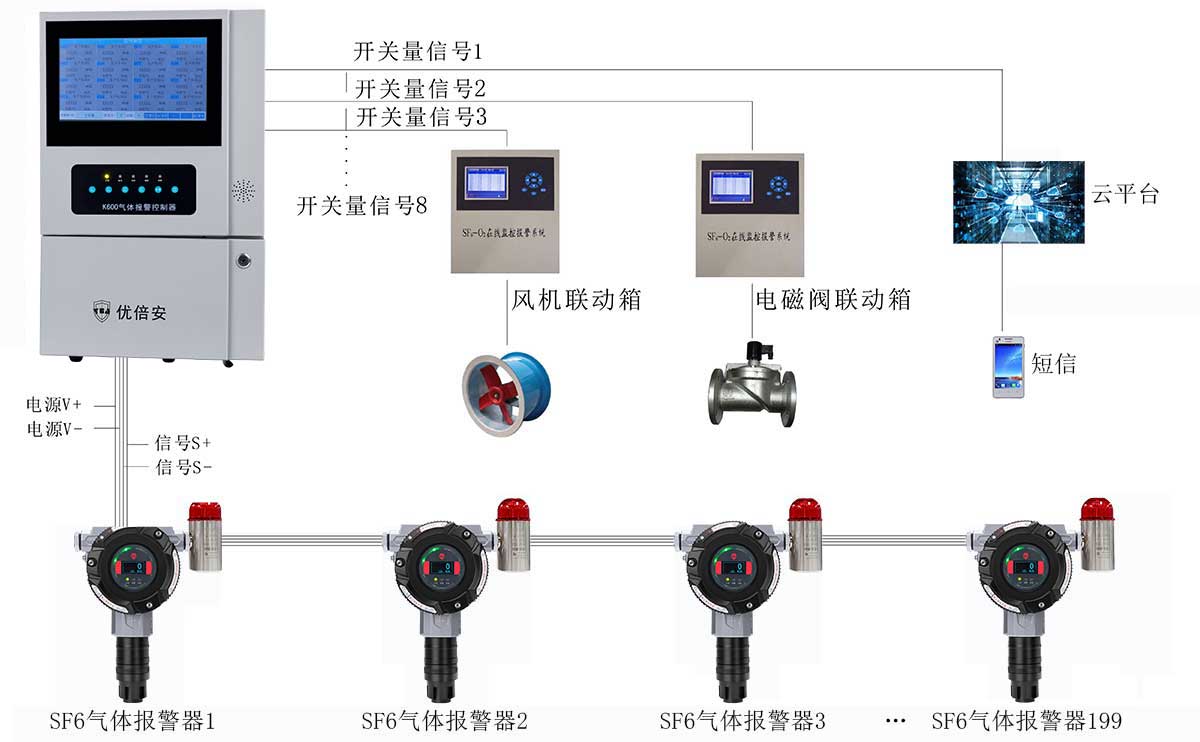

2.1 检测系统架构
采用"前端传感器+中继器+监控平台"三级架构：
检测精度：±1ppm（红外原理）
响应时间：＜30秒（T90）
防护等级：IP66防爆壳体（ExdⅡCT6 Gb）
2.2 核心功能模块
多级报警机制
声光+短信+平台三模报警
历史数据追溯（最长5年存储）
设备自诊断系统
三、典型应用场景
应用领域安装方案监测要点GIS开关室距地面30cm壁挂SF₆+O₂双参数变压器室设备/法兰处梯度布点监测/储能电站电池舱顶部防爆型设备
布点原则
GIS室：每间隔5米1组（距地面0.3-0.5m）
电缆沟：每20米1组（气体易积聚处）
重点区域：断路器/气室连接处加密部署
四、实施效益
六氟化硫智能监测系统实施效益显著：通过实时在线监测替代人工巡检，可降低90%运维成本，新疆某客户500kV变电站年节省工时1980小时；采用梯度布点传感网络和快速传输协议，故障定位时间缩短至3分钟内，实测泄漏点定位精度达±0.5m；系统严格符合GB 15322.1-2019防爆标准，报警误差控制在±5%FS，响应时间≤30秒；环保效益突出，基于SF₆全球变暖潜能值（GWP=23,900）计算，单站年减排量可达12吨CO₂当量。
湖北某电网实际应用显示年减排收益达8.6万元。该方案已通过SIL2功能安全认证，其泄漏预测模型精度达92%，可无缝对接碳交易体系，实现安全与环保双重价值。
五、服务支持
提供7×24小时技术支持。
